В сервисный центр МАСТЕР поступил блок индикации от весов Масса-К с заявленной неисправностью — разбит дисплей.

Индикатор (дисплей) от весов Масса-К клиент предоставил сам — индикаторы продаются в свободном доступе, поэтому при желании найти не сложно.

Ремонт весов Масса-К - замена разбитого дисплея

Разбираем дисплей, для этого понадобится отвертка «крестиком». Переворачиваем дисплей и выкручиваем 4 винта. Аккуратно снимаем крышку, т.к. будет мешать разъем RS-232. Отсоединяем провода и откручиваем плату с индикатором.

Ремонт весов Масса-К - замена разбитого дисплея



Ремонт весов Масса-К - замена разбитого дисплея

Выпаиваем разбитый индикатор, для этого понадобится паяльная станция с отсосом и немного терпения. Чтобы не повредить дорожки.

Ремонт весов Масса-К - замена разбитого дисплея

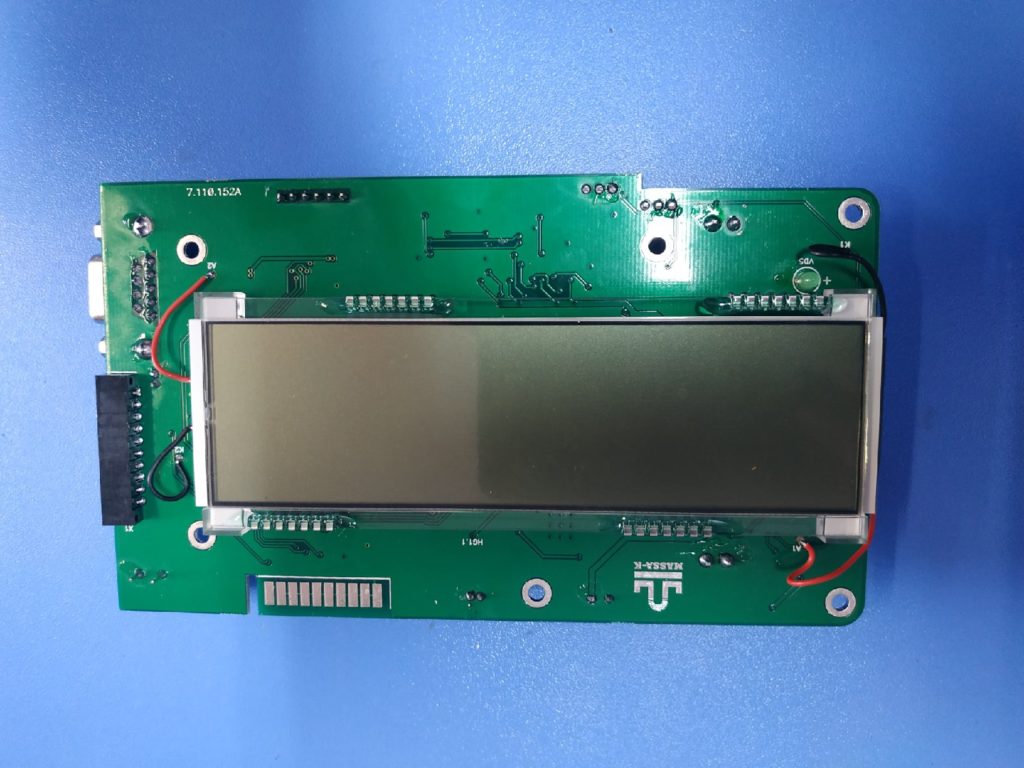

Берем новый индикатор для весов Масса-К и устанавливаем обратно

Ремонт весов Масса-К - замена разбитого дисплея

Впаиваем аккуратно чтобы не замкнуть контакты.

Ремонт весов Масса-К - замена разбитого дисплея

Излишки торчащих ножек срезаем бокорезами.

Собираем все в обратную сторону и проверяем.

Ремонт весов Масса-К - замена разбитого дисплея

Все работает.

По окончании работы отзваниваемся клиенту о готовности.
